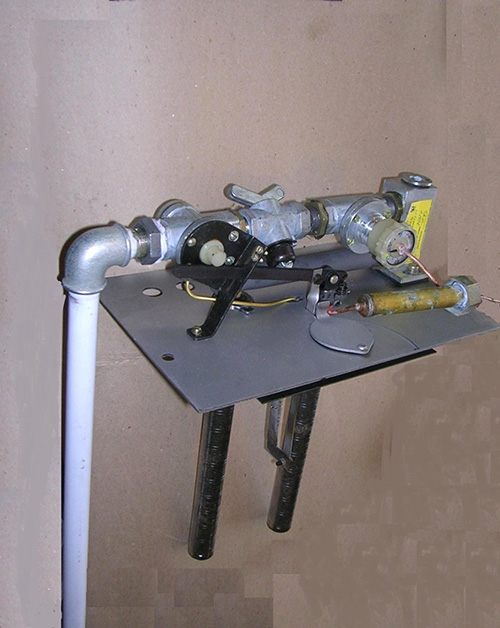

Газогорелочное устройство (ГГУ) АГУ 11,6 производства Сигнал.

Этим устройством комплектуются две модификации АОГВ 11,6 – 1(РС) АОГВ 11,6 – 1(Сигнал) которые отличаются присоединительными размерами к системе отопления

ПРИНЦЫПЫ РАБОТЫ АВТОМАТИКИ

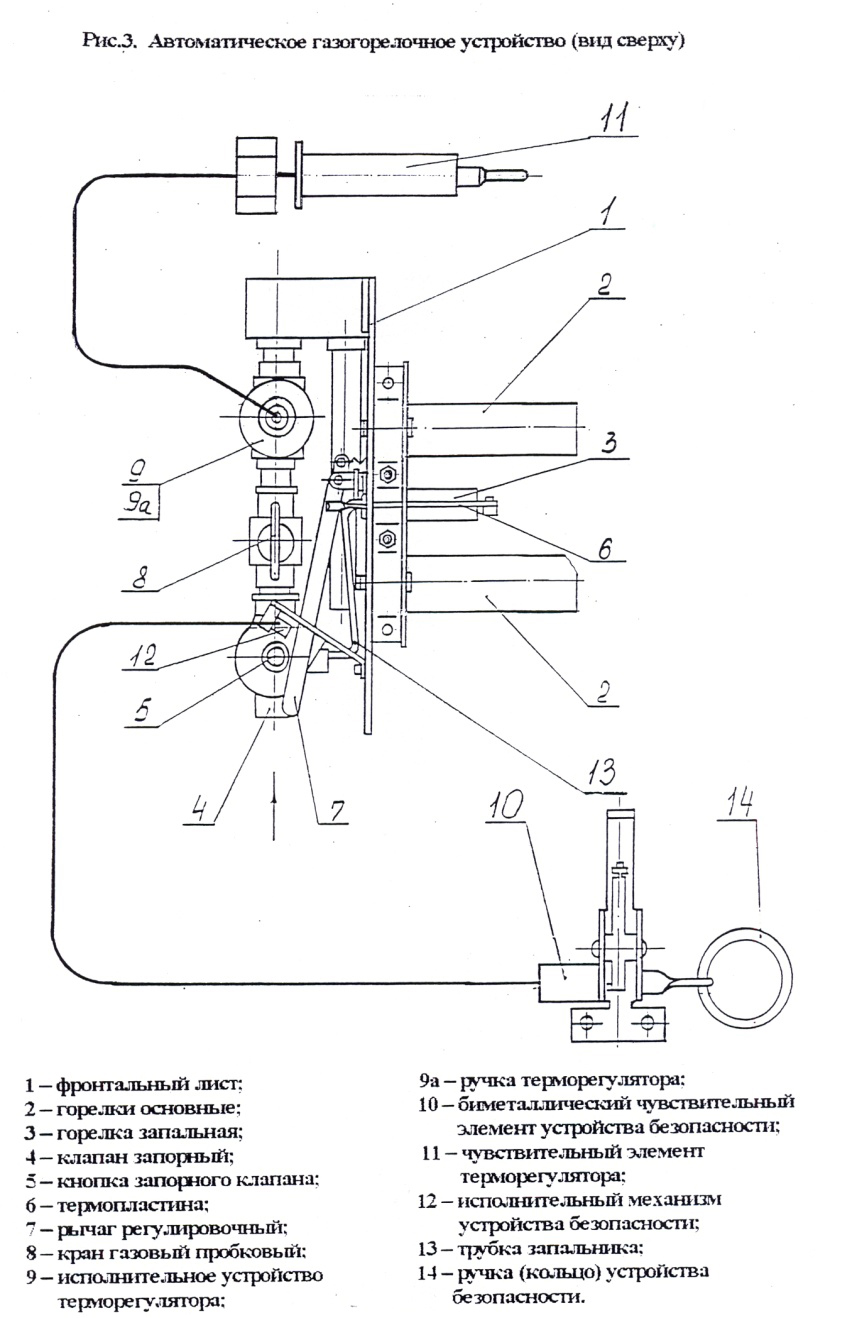

Работа автоматики безопасности заключается в следующем /рис.3/. При зажигании запальной горелки 3 горелочного устройства нагревается термопластина 6, связанная с регулировочным рычагом 7. За время не более 60сек регулировочный рычаг 7 зафиксирует кнопку 5 запорного клапана 4, после этого открыть газовый пробковый кран 8 подачи газа к основным горелкам 2. Газ через открытое исполнительное устройство 9 терморегулятора подводится к основным горелкам 2 горелочного устройства.

При прекращении подачи газа из сети или снижения давления ниже 0,65 кПа пламя запальной горелки 3 погаснет, что приведет к охлаждению термопластины 6.

Регулировочный рычаг 7 освободит кнопку 5 запорного клапана 4, и подача газа к запальной горелке 3 и к основным горелкам 2 горелочного устройства прекратится.

Автоматическое поддержание заданной температуры воды в системе отопления обеспечивается терморегулятором, включающим в себя исполнительное устройство 9 и чувствительный элемент 11.

При достижении температуры воды в аппарате установленного значения срабатывает исполнительное устройство 9 терморегулятора и уменьшается количество подводимого газа к основным горелкам 2, переводя их в режим горения «малый газ». При снижении температуры воды в системе отопления и аппарате чувствительный элемент 11 терморегулятора дает команду исполнительному устройству 9 на полное открытие и перевод работы основных горелок 2 на номинальный режим.

Предел настройки терморегулятора от + 50? до + 90 ?С. Настройка терморегулятора осуществляется ручкой на исполнительном устройстве 9 терморегулятора.

При отсутствии тяги в дымоходе за аппаратом продукты сгорания из дымохода начинают поступать в помещение и нагревают биметаллический чувствительный элемент / защелку/ 10, который срабатывает.

Исполнительный механизм устройства безопасности 12 ударяет по регулировочному рычагу 7, он смещается и высвобождает кнопку 5 запорного клапана 4, в результате чего подача газа к основным 2 и запальной 3 горелкам прекращается.
